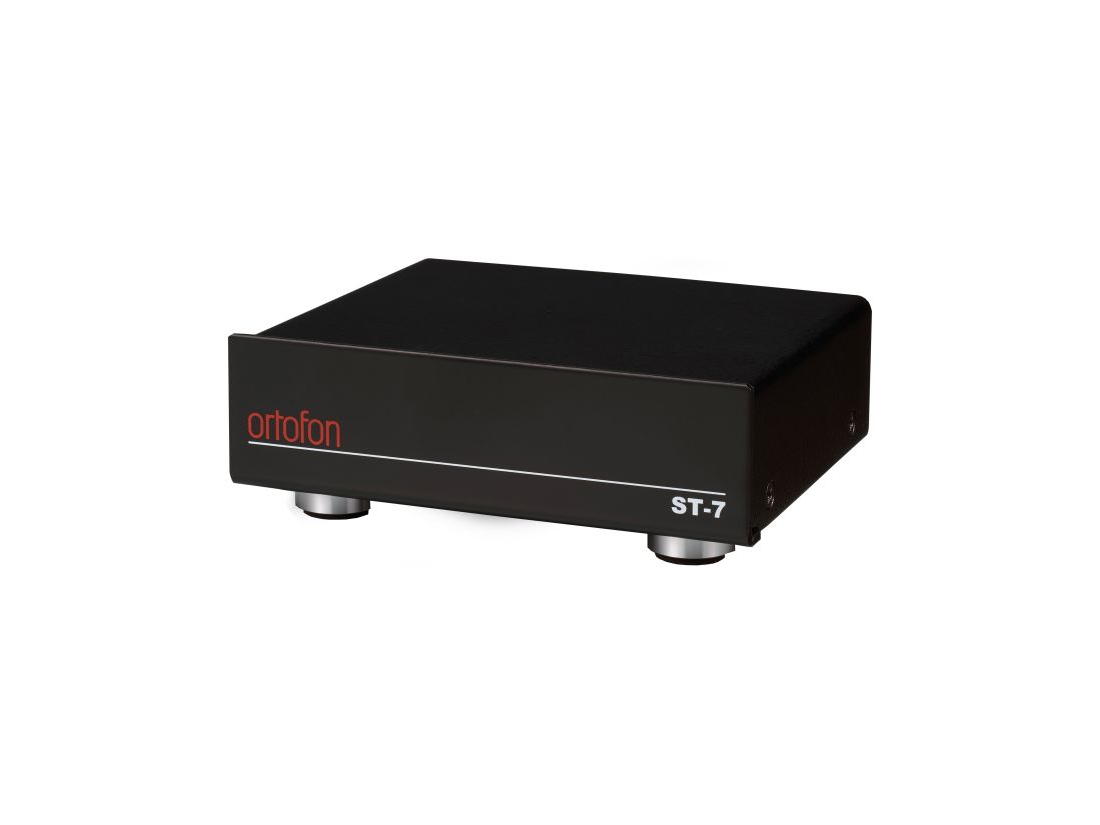

Ortofon ST-7

Ortofon ST-7

Stereo-Übertrager für Low-Output MC-Tonabnehmer

Technik für den guten Klang:

Solides Metallgehäuse schützt die Elektronik vor Vibrationen und Einstreuungen
Kompakte Bauform macht ein Unterbringen nahe am Plattenspieler möglich
Doppel-Mono-Aufbau mit individueller MU-Metallschirmung für hohe Übersprechdämpfung und Unempfindlichkeit gegen äußere Störfelder (Besonders Magnetische)
Gerät arbeitet ohne Stromversorgung, daher keine Störungen durch das Stromnetz

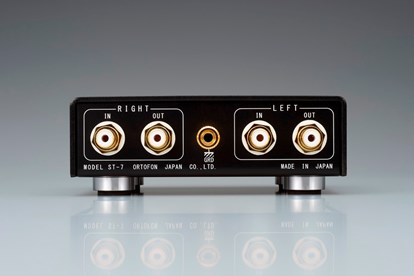

Hartvergoldete RCA/Cinch-Buchsen mit Teflon-Isolierung

•  kompakt und stilvoll
• Sandwich Wicklungsstruktur
• Perrmalloy Abschirmungsgehäuse für den linken und rechten Kanal separat
• Empf. Abschlusswiderstand des Tonabnehmers 2-60 Ohm/Verstärkung 24dB
• Maße B x H x T (T mit Buchsen): 122 x 43,5 x 102 (113)mm
• solides Metallgehäuse schützt die Elektronik vor Vibrationen und Einstreuungen
• Kompakte Bauform macht ein Unterbringen nahe am Plattenspieler möglich
• Doppel-Mono-Aufbau mit individueller MU-Metallschirmung für hohe Übersprechdämpfung
• Gerät arbeitet ohne Stromversorgung, daher keine Störungen durch das Stromnetz
• hartvergoldete RCA/Cinch-Buchsen mit Teflon-Isolierung

Zuerst schauen wir auf die Verstärkung. Jeder MC-Tonabnehmer hat eine individuelle Ausgangsspannung die Sie dem Datenblatt entnehmen können. Multiplizieren Sie diesen Ausgangspegel mit der Verstärkung des gewählten Übertragers so sollte sich der Wert zwischen 2,5 bis 7,5mV bewegen. Viel hilft nicht grundsätzlich viel. Ein Übertrager mit geringem Übersetzungsverhältnis wird immer einen Vorteil gegenüber einem höheren haben, da er in der Regel das Musiksignal weniger beeinflusst.

Jetzt schauen wir auf die Impedanz. Auch die geht aus dem Datenblatt als Innenwiderstand der Erregerspule hervor. Da geht die Bandbreite von 1,5Ohm für das Ortofon SPU bis hin zu 45Ohm für das Benz Ruby. Ist die Impedanz des Übertragers mindestens zweimal höher als die Impedanz des MC-Systems, passt das gut zusammen. Grundsätzlich können Sie jedes System an einem höherohmigen Übertrager betreiben. Ist aber das System zu hochohmig, wird der Übertrager dadurch bedämpft und verliert an Dynamik. Das ist sehr wichtig!

Übertrager arbeiten am also stressfreiesten an geringer Impedanz und mit geringem Übersetzungsverhältnis. Je höher die Induktivität eines Übertragers wird, desto höhere Anforderungen stellt er an seinen Aufbau um optimale Ergebnisse zu erzielen. Ergo spielt für die optimale Musikreproduktion die Qualität der eingesetzten Übertrager eine entscheidende Rolle.
